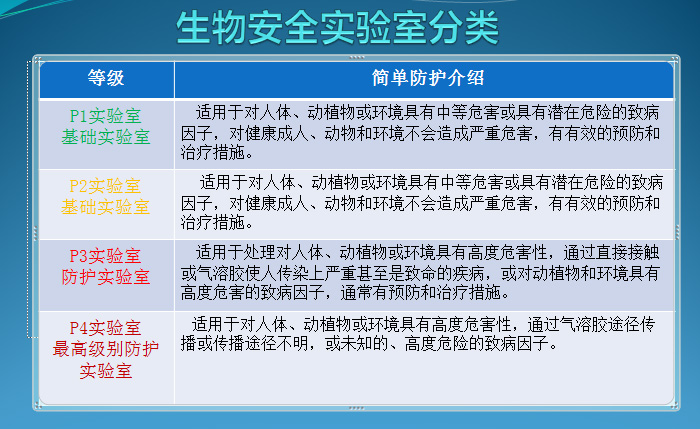

P3實驗室是生物安全防護三級實驗室，簡稱P3。整個實驗室完全密封，室內處于負壓狀態，從而使實驗室內部的氣體不會泄漏到外面而造成污染。該實驗室適用于主要通過呼吸途徑使人傳染上嚴重的甚至是致死疾病的致病微生物或其毒素;比如SARS病毒、炭疽芽孢桿菌、鼠疫桿菌、結核分枝桿菌、狂犬病毒等高致病性病毒。

　　P3實驗室建設選址

　　P3級生物安全防護實驗室建設可與其他用途房屋設在一棟建筑物中，但必須自成一區。該區通過隔離門與公共走廊或公共部位相隔。選址上建筑間距應滿足排風間距要求。實驗室室內凈高不宜低于2.6m，設備層凈高不宜低于2.2m。

　　P3實驗室設計依據

　　1. <實驗室生物安全手冊>(1993年);

　　2. <醫藥工業潔凈廠房設計規范>(1997年)

　　3. <潔凈廠房設計規范>(1984)

　　4. <采暖通風與空氣調節設計規范>(GBJ19-87)

　　5. <消毒管理辦法>(衛生部1992)

　　6. 甲方提供的實驗室平面布置圖等有關技術資料和要求

　　P3實驗室的建筑設計

　　1 、平面布局

　　建筑平面的合理布置、工藝流程的科學劃分直接關系到P3生物安全實驗室安全使用。從安全使用,科學管理二方面著手,P3生物安全實驗室大致可分為“三區二通道”、“三區一通道”，“單區單通道 ”等布局形式。根據我國目前實際現狀，結合我國《生物安全實驗室建筑技術規范》要求,布置P3實驗室平面宜采用“三區一通道”形式布置。

　　2、工藝流程：

　　1)　人流：一更〔換鞋〕→二更〔清潔〕→緩沖〔清潔〕→內準備(半污染)→緩沖〔污染〕→主實驗室〔污染〕

　　2)物流：外準備〔清潔〕→滅菌→內準備〔半污染〕→主實驗室〔污染〕按“三區一通道”形式布置，優點是可以減少污染源擴散空間，缺點是人，物雙向進出，會造成交叉污染。因此應根據實驗對象的要求，科學布置平面。根據工藝流程我們將P3實驗室劃分為污染區、半污染區、清潔區。各區之間設置緩沖間給予隔離，確保各區安全、可靠。

　　3、 壓力梯度

　　合理的壓力梯度是關系到P3實驗室的正常運轉和工況穩定以及實驗人員的舒適性，負壓越大，對圍護結構氣密性要求越高，初投資和運行費用增加，反之負壓越小，對實驗室安全帶來隱患.因此整個P3實驗室壓力梯度需要綜合平衡，每級級差負壓值取-10～―15Pa為宜。

　　P3實驗室通風空調設計

　　1、氣象資料

　　夏季空調溫度：33℃ ;冬季通風溫度：14.1℃

　　2、夏季室外計算濕球溫度:27.9℃ 相對濕度:83%;夏季通風相對濕度: 70%;冬季空調計算濕球溫度: 5℃;冬季空調相對濕度:72%。

　　3、室內設計參數

　　1)潔凈度：P3實驗室設計為10000級;其中生物安全柜內為100級;

　　2)壓差梯度：潔凈走廊正壓(315Pa)>實驗室6～8(正壓與室外靜壓差310Pa)>緩沖氣閘間(壓差為-10Pa)> PⅢ實驗室 (為負壓-25～-50Pa)。

　　3)溫度：20～26℃;

　　4)濕度：50～70% ;

　　5)氣流組織：

　　a.上送，室內柱位及下側排風，上接管道排風至排風柜;三級過濾系統;

　　b.P3實驗室為全排風系統。

　　C.生物安全柜的排風設排風管道經高效過濾器處理后排出。

　　6)新風量要保證潔凈室內正壓要求及人員無不適感, 保證室內新風量>40 M3/h/每人。

　　P3實驗室的內部的裝修選材

　　目前國外及國內對生物安全實驗室建筑材料的要求，墻壁、天花、地面和操作平臺應平整光滑，不積塵、易清潔，氣密性好，不滲透。地面不應太滑。要能夠耐受常規化學試劑和消毒劑的清洗。國內常用的材料為彩鋼板組合形式及鋼板制成箱型結構。對若不常使用的P3實驗室來說，由于使用次數少，消毒頻率、強度低，彩鋼板結構不失為一種經濟、合理的材料，只要在施工中做到氣密性好就能符合要求。

　　另一種方案為，P3實驗室天花、墻身骨架采用木結構或鋁合金骨架，雙面做12mm夾板或硅鈣板，接口密閉后，在表面做防腐蝕進口PVC墻面板無縫焊接。與地面PVC地板連成一整體，可達到嚴密、耐化學腐蝕又美觀效果。另也可用合成石材把墻面及天花做成一整體，但費用較高。另在實驗室地面或墻面材料上，可采取與其他無污染實驗室有區別的顏色，加以區分“熱”區及“冷”區，作為一種警示。

　　P3實驗室潔凈區內裝修

　　1)天花：潔凈區內用優良保溫彩鋼板，無塵明亮, 顏色用灰白或象牙白，厚50mm;

　　2)間隔：潔凈區用雙面彩鋼保溫板圍護及間隔，圍護面彩鋼板到天花頂;與地面及天花交角做元弧及陰角接口,符合GMP規范及衛生消毒要求。與非潔凈區隔斷處的玻璃固定窗做雙層玻璃。

　　3)密閉門：900X2000，上做玻璃觀察窗，裝球型通道鎖。(自動門)

　　4)地面：潔凈區原水泥地面需經處理后做環氧樹脂EPOXY面層，厚2mm的環氧樹脂自流平;顏色為蘋果綠或由甲方選定。無塵清潔明亮，易清洗搞衛生，不積塵菌。

　　5)柱子：潔凈區柱子用彩鋼板全包邊，并做回風技術夾層。

　　6)傳遞窗：實驗室間的傳遞窗做成雙層門互鎖結構。 內空尺寸：500x500x400。

　　P3實驗室的照明、配電

　　用帶罩明裝凈室燈盤40WX2，工作區照度>250Lux，走道照度>100Lux; 凈化間設紫外線殺菌燈，與照明燈具分路設計。用線管暗敷。符合防火及用電規范?？照{(diào)及照明系統動力約需60KW/380V。

　　P3實驗室的自動控制與報警

　　為保證實驗室正常運行，應建立完善的應急處理措施，和自動控制、報警系統，在自控設計中要保證完善的負壓控制系統，送排風機必須考慮啟動和停車的連鎖，內部通話器及監控設施，排風過濾器堵塞報警裝置、實驗室負壓報警裝置等。

　　1.負壓控制

　　由于P3實驗室所做實驗產生的物質是有危害性的，因此必須保證實驗室對外界保持負壓，以防止危險性物質擴散，為達到此目標，需要時刻對實驗室進行壓力控制，通過設置在房間內的壓差傳感器將壓差值傳送至自動控制系統中的控制器，由控制器給出信號給送風機的變頻器，通過變頻器改變送風機風機的頻率，增加或減少送風機送入實驗室的風量，以達到對實驗室負壓的控制。

　　2.報警裝置

　　通過設置在控制箱內多功能控制器報警功能，實現對實驗室氣壓變化的實時監控報警，如果P3實驗室內的負壓值低于所要求的安全的負壓值，報警裝置開始工作，它能提供聲光報警。
